Există multe tipuri de electropompe submersibile, iar cele mai frecvent utilizate în irigarea puțurilor sunt pompele electrice submersibile cu ulei și apă. Luând ca exemplu pompa submersibilă pentru puțuri adânci din seria QJ, acest articol prezintă pe scurt structura pompelor submersibile pentru puțuri adânci.
Structura unei pompe submersibile de puț adânc constă în principal dintr-o pompă de apă, un motor electric, o admisie și un dispozitiv de etanșare, așa cum se arată în figură.
Pompa de apă este situată la capătul superior al pompei electrice submersibile, compusă în principal din rotor, carcasă de ghidare, arbore pompe, rulmenți din cauciuc și alte componente. Arborele pompei și arborele motorului sunt conectate printr-un cuplaj cilindric. Rotorul este un rotor centrifugal, iar pentru a preveni inversarea pompei de apă în timpul opririi, este instalată o supapă de reținere la capătul superior.
Partea motorului este situată la capătul inferior al pompei electrice submersibile, compusă în principal din componente precum rotorul, statorul, rulmentul de ghidare, rulmentul de tracțiune și filmul de reglare a presiunii. Înfășurarea din plastic sau a statorului este realizată dintr-un fir electromagnetic rezistent la apă, izolat cu polietilenă, învelit din nailon. Interiorul motorului este umplut cu apă curată pentru a răci rulmenții motorului. O peliculă de reglare a presiunii din cauciuc este instalată în partea inferioară a motorului pentru a regla modificările presiunii apei în interiorul corpului cauzate de creșterea temperaturii motorului.
Dispozitivul de admisie și de etanșare sunt situate în mijlocul pompei electrice submersibile. Dispozitivul de etanșare este situat la capătul superior al motorului și constă dintr-un inel de aruncare a nisipului și un sigiliu de ulei schelet al dispozitivelor înainte și înapoi. Funcția sa este de a împiedica pătrunderea sedimentelor în interiorul motorului.
Semnificația modelului pompei submersibile 200-QJ80-55/5 puțuri adânci: 200- Diametrul minim al sondei potrivit pentru această pompă este de 200 mm; Pompă submersibilă QJ pentru puțuri adânci; 80- Debitul nominal de 80m3/h; 55- Înălțimea totală nominală este de 55 de metri; 5 trepte de pompa de apa.

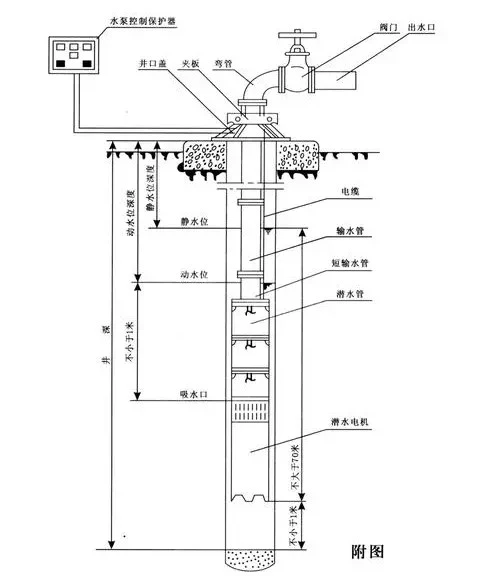

Schema structurală a pompei submersibile de puț adânc este următoarea:
