Pompă centrifugă în mai multe trepte pentru mine

Introducerea Produsului:

Pompele centrifuge multietajate Mine au fost create pe baza tehnologiei avansate care a fost introdusa, ingerata si absorbita; sunt adecvate pentru transportul de apă curată și materiale care au atribute similare cu apa curată la nivel fizic și chimic. Dimensiunea particulelor insolubilelor solide este mai mică de 2 mm, iar volumul nu depășește 0,1c/o per unitate de volum. 15 grade până la 180 grade este intervalul de temperatură medie a pompei centrifuge miniere în mai multe etape. În plus, presiunea de funcționare a pompei centrifuge miniere în mai multe etape este de 3,0 MPa. Temperatura ambiantă și umiditatea relativă ar trebui să fie ambele mai mici sau egale cu 40 de grade și, respectiv, 95 de grade.

Caracteristici

Pompele centrifuge cu mai multe trepte pentru mine sunt stabile și de încredere în timpul funcționării și au o eficiență ridicată și o performanță superioară de cavitație. Utilizează modelul hidraulic al produselor de economisire a energiei de înaltă eficiență recomandate de stat, care are avantajele unei eficiențe ridicate, o gamă de performanță ușoară, o funcționare sigură și stabilă, un zgomot redus, o durată lungă de viață și o instalare și întreținere simplă.

Piesele de curgere ale pompelor centrifuge multietajate Mine sunt compuse din fontă ductilă rezistentă la abraziune sau oțel turnat, printre alte materiale, pentru a le asigura eficiența ridicată, eficiența energetică, o gamă largă de performanțe, funcționare constantă, zgomot redus, durată lungă de viață și ușurință de instalare și reparație. Prin modificarea materialului secțiunilor de curgere, a etanșării sau adăugând sisteme de răcire etc., pompa orizontală centrifugă multietajată poate transporta apă caldă, ulei, mediu coroziv sau de uzură.

Structura si principiul de functionare:

1. Pompa MD (P) este o pompă centrifugă segmentată cu o singură aspirație și mai multe trepte. Secțiunea de apă înainte, vertical în sus, este locul în care se află orificiul de admisie. În funcție de cerințele utilizării efective, acesta poate fi, de asemenea, transformat într-o postură orizontală. Ieșirea pompei este situată vertical în sus pe partea de evacuare, care este situată în centrul dispozitivului. Șuruburile de tensionare sunt folosite pentru a lega cadrul de conectare al pompei, secțiunea de apă înainte, secțiunea din mijloc, secțiunea de evacuare și secțiunea de intrare a apei din spate. În funcție de nevoile utilizatorului, liftul poate fi ridicat sau coborât.

2. Structura și principiul de funcționare a pieselor principale

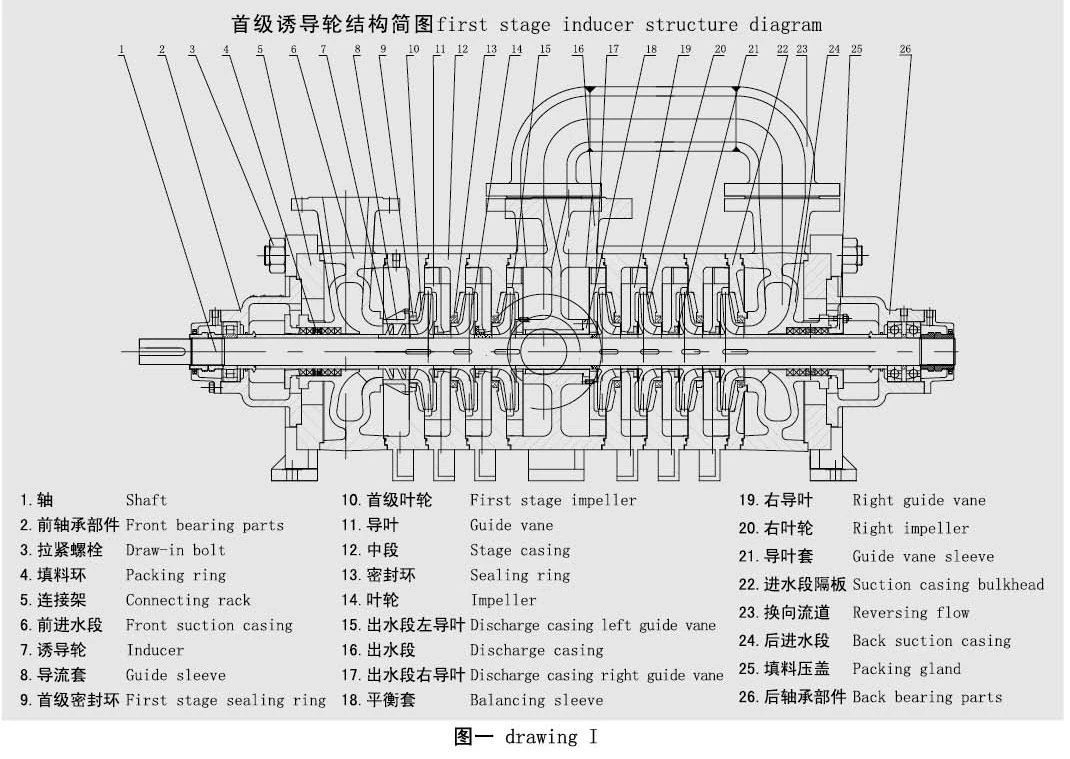

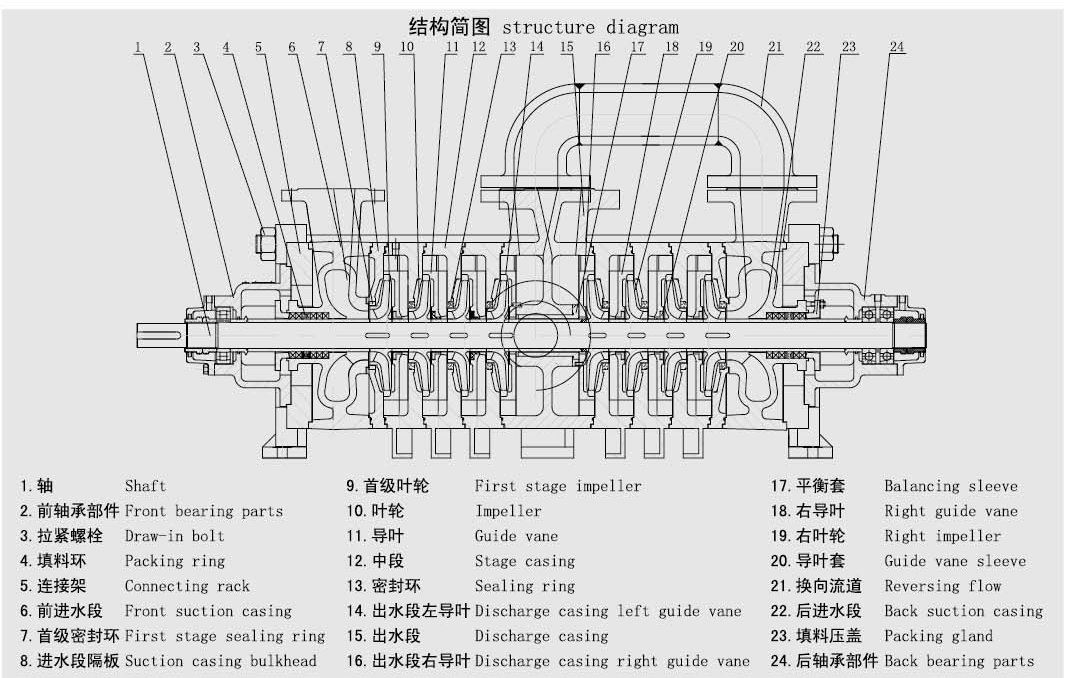

⑴ părțile principale ale pompei de apă: secțiunea de apă înainte, secțiunea de evacuare, secțiunea de admisie din spate, paleta de ghidare, paleta de ghidare din dreapta, paleta de ghidare stânga a secțiunii de evacuare, paleta de ghidare dreaptă a secțiunii de evacuare, secțiunea mijlocie, rotor, rotorul din dreapta, arborele, echilibrul tambur, manșon de poziționare față, manșon de poziționare din spate, cadru de conectare, canal de curgere inversă, etc; Rotorul este compus din rotor, rotor drept, tambur de echilibru, manșon de reținere a rotorului, manșon de poziționare față, manșon de poziționare spate și alte părți instalate pe arbore. Capătul de antrenare al rotorului este susținut de un rulment cu role, capătul este aranjat față în față cu un rulment cu bile de contact diagonal, iar rulmentul este lubrifiat cu unsoare.

(2) Secțiunea de apă din față, secțiunea de intrare a apei din spate, secțiunea din mijloc, paleta de ghidare dreaptă, paleta de ghidare stângă a secțiunii de ieșire, paleta de ghidare dreaptă a secțiunii de evacuare, canalul de curgere inversă și secțiunea de evacuare alcătuiesc camera de lucru a pompa. Partea axială este locul unde intră lichidul. Etapele de joasă presiune sunt poziționate la ambele capete pentru a reduce presiunea exercitată de etanșarea arborelui. În timpul funcționării, forțele axiale care funcționează pe fiecare pereche de rotoare dispuse simetric sunt opuse, care se pot compensa reciproc pentru a echilibra forțele axiale generate.

⑶ ① Garnitura arborelui: pentru etanșare trebuie utilizată etanșare moale, iar etanșeitatea etanșării trebuie să fie adecvată, astfel încât lichidul să poată emana picătură cu picătură.

② transmisie: pompa este condusă direct de motor prin cuplaj elastic; Privită din direcția motorului, pompa se rotește în sensul acelor de ceasornic.

③ rulment: rulmentul cu role este adoptat la capătul de antrenare și un rulment cu bile de contact diagonal este adoptat la capăt.

④ inel de etanșare: împiedică scurgerea apei de înaltă presiune din pompa de apă în partea de admisie și poate fi înlocuită după uzură.

⑤ tambur de echilibrare: instalat după rotorul din ultima etapă, se rotește cu rotorul, iar suprafața circulară exterioară a tamburului de echilibrare formează un spațiu radial cu suprafața găurii interioare a manșonului de echilibrare.

⑥ Manșoane de poziționare față și spate: la cele două camere de ambalare, acestea pot fi înlocuite după uzură.

⑷ principiul de funcționare: arborele pompei se rotește sub acționarea motorului pentru a lucra asupra lichidului pentru a-și crește energia, astfel încât cantitatea necesară de lichid să fie trimisă la înălțimea sau presiunea necesară din rezervorul de aspirație prin părțile de curgere ale pompa.

sensul modelului:

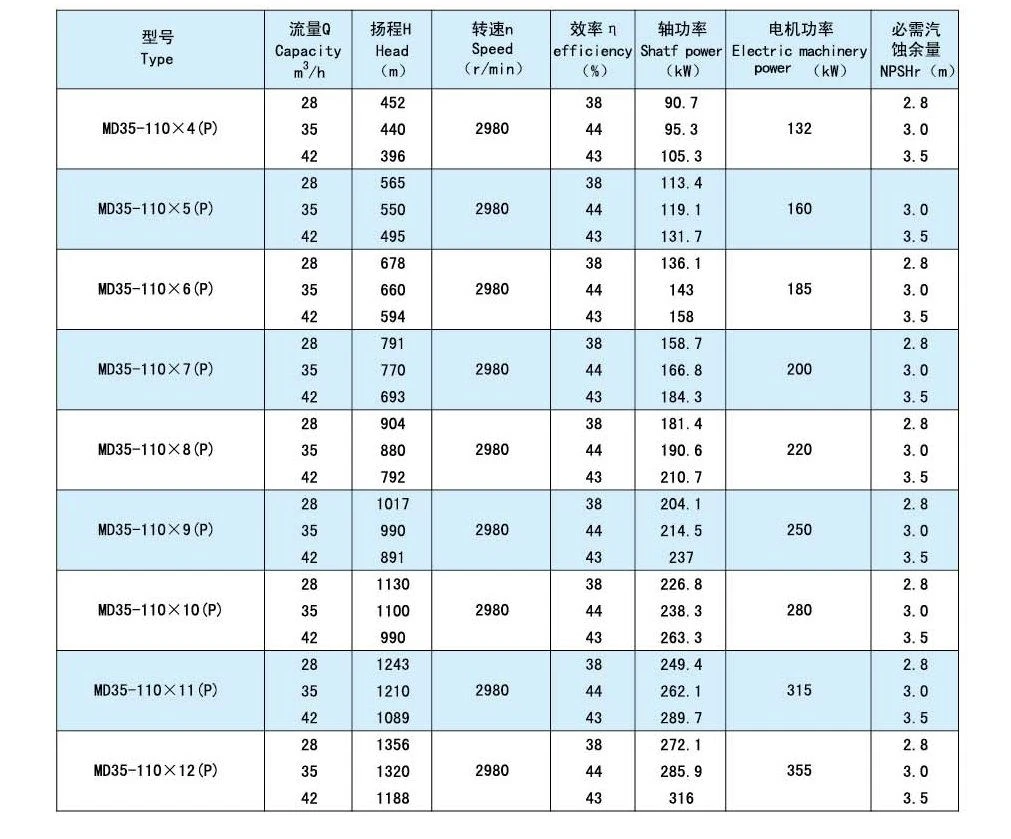

de exemplu: md100-80 × 8 (P) MD: pompă centrifugă multietapă rezistentă la uzură pentru mină de cărbune 100: debit 100m3/h 80: ridicare cu o singură treaptă 80m 8: treaptă (P): tip echilibrat
